Når du skal bytte eller reparere en bryter, er det avgjørende å vite hvilke ledninger som er hvilke. En feil tilkobling kan føre til at lyset ikke fungerer som det skal – eller i verste fall skape farlige situasjoner. Derfor er det viktig å forstå hvordan ledningene i en bryter er koblet, og hvordan du identifiserer dem riktig før du starter arbeidet. Her får du en praktisk veiledning som hjelper deg å jobbe trygt og systematisk.

Før du begynner – sikkerheten først

Før du i det hele tatt rører en ledning, må du slå av strømmen. Slå av riktig kurs i sikringsskapet, og kontroller med en spenningstester at det faktisk ikke er strøm på ledningene. Det er lurt å teste både før og etter du har slått av, slik at du er helt sikker på at du jobber uten spenning.

Bruk alltid verktøy med isolerte håndtak, og sørg for godt lys og ro rundt deg. Hvis du er usikker på noe, bør du kontakte en registrert elektroinstallatør – det er ikke alt elektrisk arbeid du har lov til å utføre selv.

Læs også:

Slik identifiserer du ledningene i en bryter før du begynner arbeidet

Elektrisitet

Skal du bytte eller reparere en bryter? Før du starter, er det viktig å vite hvilke ledninger som er hvilke. Denne veiledningen viser deg hvordan du identifiserer ledningene trygt og riktig, slik at arbeidet går som det skal – uten risiko.

Belysning i kjeller og vaskerom – funksjon først

Elektrisitet

God belysning i kjeller og vaskerom handler om mer enn bare å se hva du gjør. Med riktig planlegging kan du skape trygge, effektive og trivelige rom som fungerer bedre i hverdagen.

Elektriske installasjoner som skaper et mer stillegående hjem

Elektrisitet

Med riktige elektriske installasjoner kan du redusere uønsket støy og få et mer behagelig lydmiljø i boligen. Lær hvordan moderne teknologi og god planlegging bidrar til et stillere og mer komfortabelt hjem.

Jordfeilbrytere: Krav og forskjeller mellom bolig, næring og landbruk

Elektrisitet

Jordfeilbrytere er avgjørende for elsikkerheten i både bolig, næringsbygg og landbruk. I denne artikkelen får du en oversikt over kravene, forskjellene mellom ulike miljøer og hvorfor riktig type bryter kan være avgjørende for sikker drift.

Kjenn til de vanlige ledningsfargene

I moderne elektriske installasjoner i Norge brukes faste fargekoder som gjør det enklere å identifisere ledningene:

• Brun eller svart – faseleder (fører strømmen inn i bryteren)
• Blå – nøytralleder (fører strømmen tilbake)
• Gul/grønn – beskyttelsesleder (jord)
• Grå eller svart – kan brukes som tennleder (den som går fra bryteren til lampen)

I eldre installasjoner kan fargene variere. Du kan for eksempel finne røde eller hvite ledninger som tidligere ble brukt som fase eller tennleder. Derfor bør du ikke stole blindt på fargene, men også teste og følge ledningenes forløp.

Slik fungerer en bryter

En vanlig lysbryter bryter eller kobler sammen strømmen i faselederen. Når du trykker på bryteren, brytes forbindelsen, og lyset slukker. Når du trykker igjen, lukkes kretsen, og strømmen går til lampen.

I bryteren finner du som regel:

• En innkommende faseleder (brun eller svart)
• En utgående tennleder (ofte grå eller svart)
• Eventuelt en koblingsklemme for nøytral- og jordledninger, som bare føres videre uten å være koblet til selve bryteren

Det er altså kun faselederen som brytes – ikke nøytral- eller jordlederen.

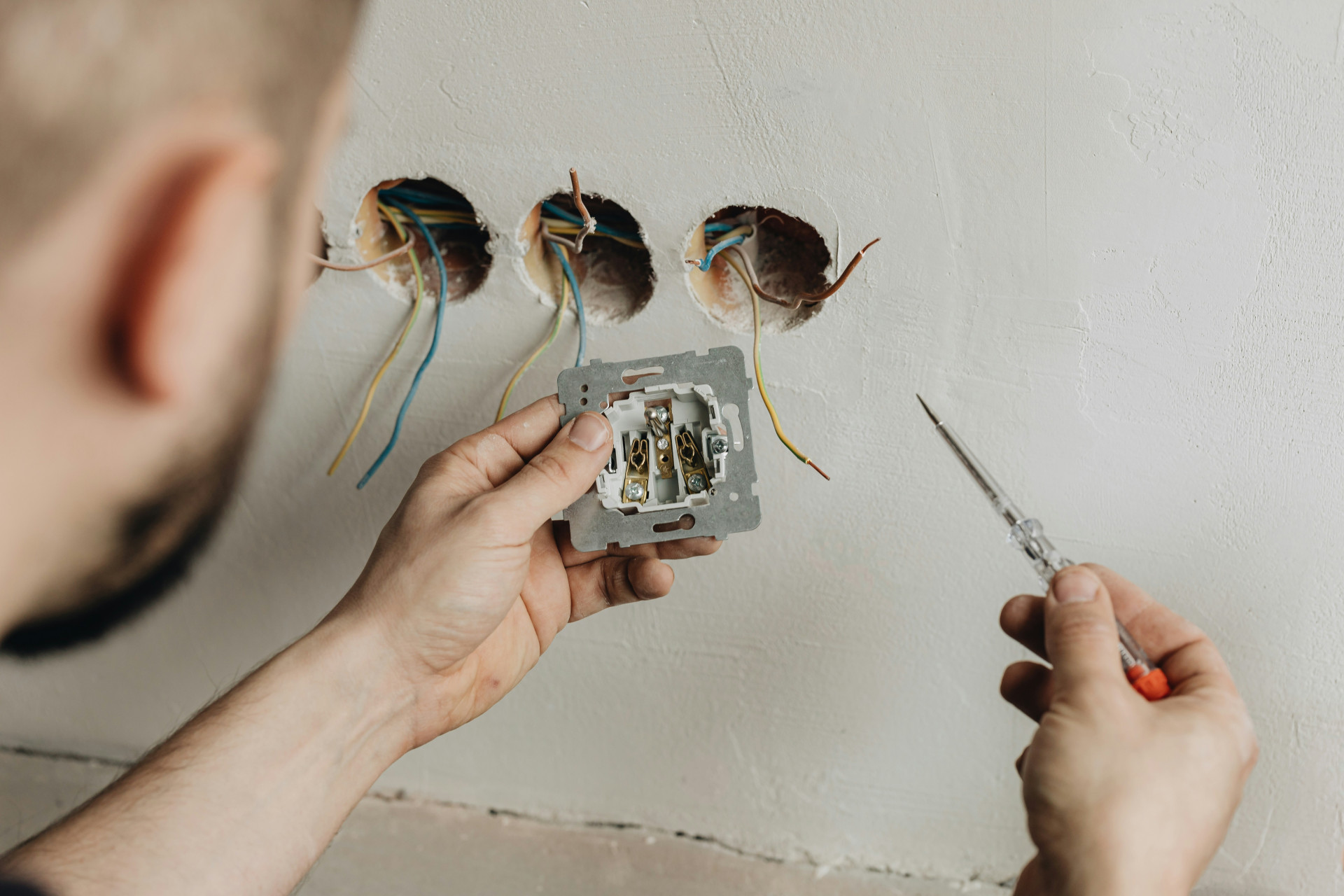

Identifiser ledningene trinn for trinn

1. Slå av strømmen på riktig kurs i sikringsskapet.
2. Fjern dekselet på bryteren forsiktig, slik at du får oversikt over ledningene.
3. Bruk en spenningstester for å finne ut hvilken ledning som er fase (den som har spenning når strømmen er på).
4. Merk ledningene med små biter tape eller merkelapper, slik at du kjenner dem igjen når du skal montere den nye bryteren.
5. Ta et bilde før du kobler fra noe – det gjør det enklere å sette alt sammen riktig igjen.

Hvis du jobber med en dobbel bryter (to brytere i samme ramme), vil det vanligvis være to tennledninger – én for hver lampe – men bare én felles faseleder.

Hva du kan – og ikke kan – gjøre selv

Som privatperson har du lov til å bytte en eksisterende bryter dersom installasjonen allerede er korrekt utført, og du ikke endrer på ledningsføringen. Du har derimot ikke lov til å legge opp nye faste installasjoner, trekke nye kabler eller gjøre endringer i sikringsskapet – det krever autorisasjon.

Er du i tvil om installasjonen er trygg eller lovlig, bør du alltid få den kontrollert av en fagperson. Det kan spare deg for både uhell og problemer med forsikringen.

Gode råd for et trygt resultat

• Bruk komponenter av god kvalitet fra kjente produsenter.
• Sørg for at ledningene sitter godt fast i klemmen, men uten at isolasjonen klemmes.
• Unngå å blande gamle og nye ledningsfarger uten tydelig merking.
• Test alltid at bryteren fungerer som den skal etter montering, og at det ikke er løse forbindelser.

Litt ekstra nøyaktighet og forarbeid kan utgjøre en stor forskjell for både sikkerhet og funksjon.

En liten innsats for stor sikkerhet

Å identifisere ledningene i en bryter er ikke vanskelig, men det krever respekt for strømmen og forståelse for hvordan installasjonen er bygget opp. Med riktig fremgangsmåte kan du utføre små elektriske oppgaver trygt – og samtidig få bedre innsikt i hvordan det elektriske anlegget i hjemmet ditt fungerer.
